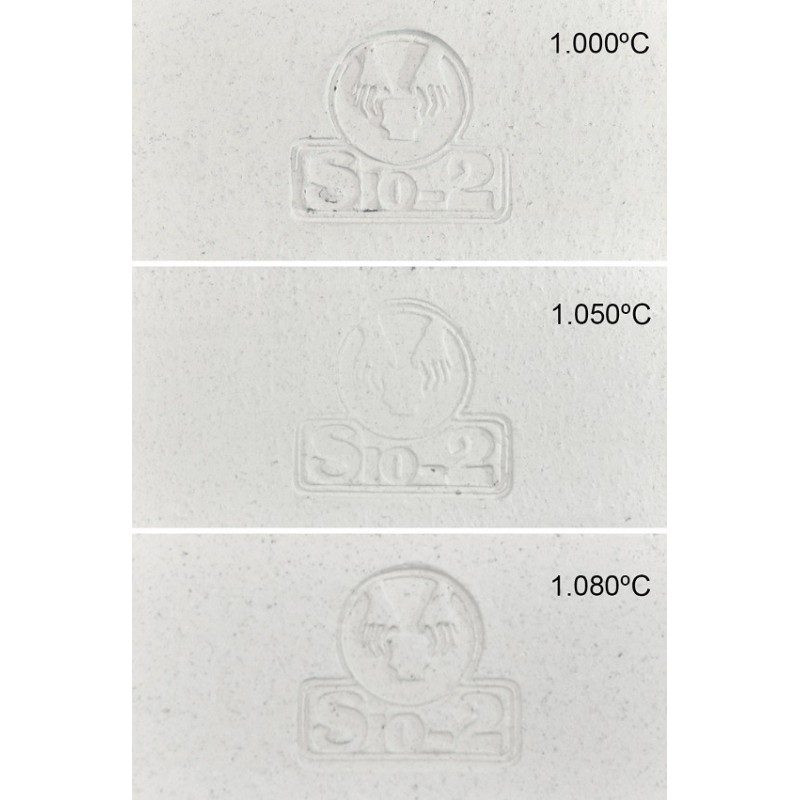

Pasta blanca chamotada fina con el 20% de chamota 0-0.5 mm. Ideal para piezas de tamaño medio. La presencia de chamota le confiere una superficie texturada (no lisa) muy interesante y, a su vez, le aporta unas propiedades idóneas para la elaboración de piezas de secado difícil, evitando deformaciones y aparición de grietas. Disponible en pasta plástica extrusionada, siendo adecuada para modelar y moldear.
Temperatura de cocción (bizcocho): 1050-1080ºC
Humedad (torno): 17%
Plasticidad (IP Atterberg): 13
Calcimetría (CaCO3): 13%
Contracción secado: 5.3%
Contracción cocción (1050ºC): -0.3%
Porosidad (absorción de agua 1050ºC): 11.2%
Resistencia mecánica en seco: 3.7 N/mm2
Resistencia mecánica cocido (1050ºC): 26.8 N/mm2
Coeficiente dilatación (25-500ºC): 76.0x10^-7ºC^-1
Pasta verde. Destaca por su apreciado color verde a baja temperatura y atmósfera oxidante. Presenta una gran finura y plasticidad que le ofrece unas magníficas prestaciones para tornear y modelar. Muy buen comportamiento con esmaltes. Disponible en pasta plástica extrusionada.
...
Pasta terracotta chamotada con el 25% de chamota 0-0.5 mm. Ideal para piezas de tamaño medio. La presencia de chamota le confiere una superficie texturada (no lisa) que le da carácter y, a su vez, le aporta unas propiedades idóneas para la elaboración de piezas de secado difícil, evitando...
Pasta terracota tradicional de alfarería de alta calidad. Su contenido en carbonato cálcico (19%) le permite desarrollar una interesante gama de colores de rosado a pajizo según sea la temperatura y atmósfera de cocción. Su coeficiente de dilatación es idóneo para los esmaltes estándares de...
Pasta blanca especial para torno y modelado de alta calidad. Pasta muy polivalente y apreciada por su finura, plasticidad y regularidad. Destaca su compensada proporción de carbonato cálcico que le confiere mayor estabilidad respecto a las pastas tradicionales de loza, presentando además unos...
Pasta blanca de loza tradicional, de gran blancura en atmósfera oxidante. Idónea para su uso en bicocción con los tradicionales esmaltes y óxidos colorantes para loza. Elevada resistencia mecánica en cocido. Disponible en pasta plástica extrusionada, siendo adecuada para tornear, modelar y...
Pasta roja tradicional de alfarería de alta calidad. Pasta muy polivalente y apreciada por su finura, plasticidad y regularidad....
Pasta roja chamotada fina con el 20% de chamota 0-0.5 mm. Ideal para piezas de tamaño medio. La presencia de chamota le confiere una superficie texturada (no lisa) que le da carácter y, a su vez, le aporta unas propiedades idóneas para la elaboración de piezas de secado difícil, evitando...
Pasta azul. Destaca por su apreciado color azul a baja temperatura y atmósfera oxidante. Presenta una gran finura y plasticidad que le ofrece unas magníficas presataciones para tornear y modelar. Muy buen comportamiento con esmaltes. Disponible en pasta plástica extrusionada.
...
Pasta negra de manganeso. Destaca por su apreciado color negro a baja temperatura y atmósfera oxidante. Presenta una gran finura y plasticidad que le ofrece unas magníficas prestaciones para tornear y modelar. Muy buen comportamiento con esmaltes. Disponible en pasta plástica extrusionada con...
